Hogyan válasszuk ki a lineáris karimás csapágyat, figyelembe véve a hőmérsékletváltozás hatását?

Amikor a lineáris karimás csapágyak kiválasztásáról van szó, az egyik döntő tényező, amelyet gyakran figyelmen kívül hagynak, a hőmérséklet-változások hatása. A lineáris karimás csapágyak tapasztalt szállítójaként első kézből tapasztaltam, hogy a hőmérséklet-ingadozások jelentősen befolyásolhatják ezen alapvető alkatrészek teljesítményét és élettartamát. Ebben a blogbejegyzésben megosztok néhány betekintést a megfelelő lineáris karimás csapágy kiválasztásához, figyelembe véve a hőmérséklet-változások hatását.

A hőmérséklet lineáris karimás csapágyakra gyakorolt ​​hatásának megértése

A hőmérséklet-változások számos káros hatással lehetnek a lineáris karimás csapágyakra. Először is, a hőtágulás komoly gondot okoz. A hőmérséklet emelkedésével a csapágy és a rajta futó tengely is kitágul. Ha a csapágy és a tengely tágulási együtthatói nincsenek megfelelően illesztve, az megnövekedett súrlódáshoz, bekötéshez, sőt a csapágy idő előtti meghibásodásához vezethet.

Másodszor, a magas hőmérséklet ronthatja a csapágyban használt kenőanyagot. A kenőanyagok elengedhetetlenek a csapágyalkatrészek közötti súrlódás és kopás csökkentéséhez. Azonban a túlzott hő hatására a kenőanyag elvékonyodhat, elveszítheti viszkozitását és gyorsabban elpárologhat. Ez fokozott fém-fém érintkezést eredményezhet, ami gyorsuló kopáshoz és csökkent csapágyteljesítményhez vezethet.

Másrészt az alacsony hőmérséklet is kihívásokat jelenthet. Rendkívül hideg hőmérsékleten a kenőanyag besűrűsödhet, ami megnehezíti a csapágy gördülékeny mozgását. Ez növelheti az indítónyomatékot és csökkentheti a rendszer általános hatékonyságát. Ezenkívül egyes anyagok alacsony hőmérsékleten törékennyé válhatnak, növelve a repedés vagy törés kockázatát.

Anyag kiválasztása

A hőmérsékletváltozásoknak ellenálló lineáris karimás csapágy kiválasztásának egyik első lépése a megfelelő anyagok kiválasztása. A különböző anyagok eltérő hőtágulási együtthatóval és hőmérsékleti határértékkel rendelkeznek.

• Acél csapágyak: Az acél nagy szilárdsága és tartóssága miatt gyakran használt anyag lineáris karimás csapágyakhoz. Az acél csapágyak azonban érzékenyek a hőmérséklet-változásokra. Viszonylag magas hőtágulási együtthatóval rendelkeznek, ami azt jelenti, hogy melegítés hatására jelentősen tágulhatnak. A probléma enyhítésére egyes gyártók speciális hőkezelt acélokat kínálnak, amelyek szélesebb hőmérsékleti tartományban stabilabb méretstabilitást mutatnak.
• Rozsdamentes acél csapágyak: A rozsdamentes acél csapágyak jó választás olyan alkalmazásokhoz, ahol korrózióállóságra van szükség, különösen magas hőmérsékletű vagy párás környezetben. A hagyományos acélhoz képest alacsonyabb hőtágulási együtthatóval rendelkeznek, így alkalmasabbak mérsékelt hőmérséklet-ingadozású alkalmazásokhoz.
• Kerámia csapágyak: A kerámia csapágyak kiváló magas hőmérsékleti teljesítményükről ismertek. Nagyon alacsony hőtágulási együtthatóval rendelkeznek, ami azt jelenti, hogy rendkívül magas hőmérsékleten is megőrzik méretstabilitásukat. Ezenkívül a kerámia anyagok nagymértékben ellenállnak a kopásnak és a korróziónak, így ideálisak a zord üzemi körülményekhez. A kerámia csapágyak azonban általában drágábbak, mint az acél vagy rozsdamentes acél csapágyak.

Kenés

A megfelelő kenés elengedhetetlen a lineáris karimás csapágyak zavartalan működéséhez, különösen hőmérséklet-ingadozásos környezetben. A kenőanyag kiválasztásakor fontos figyelembe venni annak viszkozitását, hőmérséklet-tartományát és a csapágy anyagával való kompatibilitását.

• Magas hőmérsékletű kenőanyagok: Olyan alkalmazásokhoz, ahol a hőmérséklet elérheti a magas szintet, ajánlott magas hőmérsékletű kenőanyagok használata. Ezeket a kenőanyagokat úgy alakították ki, hogy megőrizzék viszkozitásukat és kenési tulajdonságaikat emelt hőmérsékleten is. Jellemzően olyan adalékanyagokat tartalmaznak, amelyek ellenállnak az oxidációnak, és megakadályozzák az iszap és lerakódások képződését.
• Alacsony hőmérsékletű kenőanyagok: Hideg környezetben alacsony hőmérsékletű kenőanyagok szükségesek a csapágy zökkenőmentes működéséhez. Ezek a kenőanyagok alacsony folyásponttal rendelkeznek, ami azt jelenti, hogy még rendkívül alacsony hőmérsékleten is szabadon folyhatnak. Magas viszkozitási indexük is van, ami azt jelenti, hogy viszkozitásuk minimálisan változik a hőmérséklet változásával.
• Kenési módszerek: Számos kenési módszer létezik a lineáris karimás csapágyakhoz, beleértve a zsírkenést és az olajkenést. A zsíros kenés a legelterjedtebb módszer, mivel könnyen alkalmazható, és hosszan tartó kenést biztosít. A zsír azonban alacsony hőmérsékleten besűrűsödhet, és előfordulhat, hogy nem alkalmas nagy sebességű alkalmazásokhoz. Az olajkenés ezzel szemben jobb hőelvezetést biztosít, és nagy sebességű vagy magas hőmérsékletű alkalmazásokban is használható.

Csapágy kialakítás

A lineáris karimás csapágy kialakítása is jelentős szerepet játszhat abban, hogy ellenáll a hőmérsékleti változásoknak. Néhány keresendő funkció a következők:

• Felmentés: A megfelelő hézag a csapágy és a tengely között elengedhetetlen a hőtáguláshoz. Ha a hézag túl kicsi, a csapágy beszorulhat vagy beszorulhat, ha a hőmérséklet emelkedik. Másrészt, ha a hézag túl nagy, az túlzott játékhoz és csökkentett pontossághoz vezethet.
• Tömítés: A tömítések megakadályozzák a szennyeződések csapágyba jutását és a kenőanyag megtartását. A magas hőmérsékletű alkalmazásoknál fontos olyan tömítéseket választani, amelyek ellenállnak a magas hőmérsékletnek anélkül, hogy elveszítenék tömítő tulajdonságaikat. Egyes tömítések úgy vannak kialakítva, hogy kitáguljanak és összehúzódjanak a hőmérséklet-változások hatására, így mindig szoros tömítést biztosítanak.
• Karima kialakítás: A csapágy karimás kialakítása befolyásolhatja a teljesítményét változó hőmérsékletű környezetben is. Például egy négyzet alakú karimás csapágyNégyzetes karimás lineáris csapágyjobb stabilitást és beállítást biztosíthat a kerek karimás csapágyhoz képestKerekkarimás lineáris csapágy. Ezenkívül a karima vastagsága és anyaga befolyásolhatja a hőelvezető képességét.

Alkalmazás-specifikus szempontok

A fent említett általános tényezők mellett fontos figyelembe venni az alkalmazás speciális követelményeit a lineáris karimás csapágy kiválasztásakor. Néhány alkalmazás-specifikus megfontolás:

• Működési hőmérséklet tartomány: Határozza meg azt a maximális és minimális hőmérsékletet, amelynek a csapágy működés közben ki van téve. Ez segít olyan csapágy és kenőanyag kiválasztásában, amely ellenáll a hőmérséklet-ingadozásoknak.
• Sebesség és terhelés: Az alkalmazás sebesség- és terhelési követelményei is befolyásolhatják a csapágy kiválasztását. A nagy sebességű alkalmazásokhoz alacsonyabb súrlódási együtthatójú és jobb hőelvezetésű csapágyra lehet szükség, míg a nagy terhelésű alkalmazásokhoz nagyobb teherbírású csapágyra lehet szükség.
• Környezeti feltételek: Vegye figyelembe a környezeti feltételeket, amelyek között a csapágy működik, például por, nedvesség és vegyszerek. Ezek a tényezők befolyásolhatják a csapágy teljesítményét és élettartamát, és speciális bevonatokat vagy tömítéseket igényelhetnek a csapágy védelmére.

Példa: Csapágy kiválasztása magas hőmérsékletű alkalmazáshoz

Vessünk egy példát arra, hogyan válasszunk lineáris karimás csapágyat magas hőmérsékletű alkalmazásokhoz. Tegyük fel, hogy van egy gépe, amely olyan környezetben működik, ahol a hőmérséklet elérheti a 200°C-ot is. A géphez 500 N teherbírású és 1000 ford./perc fordulatszámú csapágyra van szükség.

A hőmérsékleti követelmények alapján olyan anyagból kell csapágyat választania, amely ellenáll a magas hőmérsékletnek, például kerámiából vagy magas hőmérsékletű acélból. Ennél az alkalmazásnál a kerámia csapágy jó választás lenne kiváló magas hőmérsékleti teljesítménye és alacsony hőtágulási együtthatója miatt.

Ezután olyan kenőanyagot kell választania, amely 200 °C-on megőrzi viszkozitását és kenési tulajdonságait. A magas hőmérsékletű zsír vagy olaj széles hőmérséklet-tartományban megfelelő.

A csapágy kialakítását illetően biztosítania kell, hogy a csapágy megfelelő hézaggal rendelkezzen a hőtáguláshoz. Érdemes lehet tömített kialakítású csapágyat is megfontolni, hogy megakadályozza a szennyeződések bejutását és megtartsa a kenőanyagot.

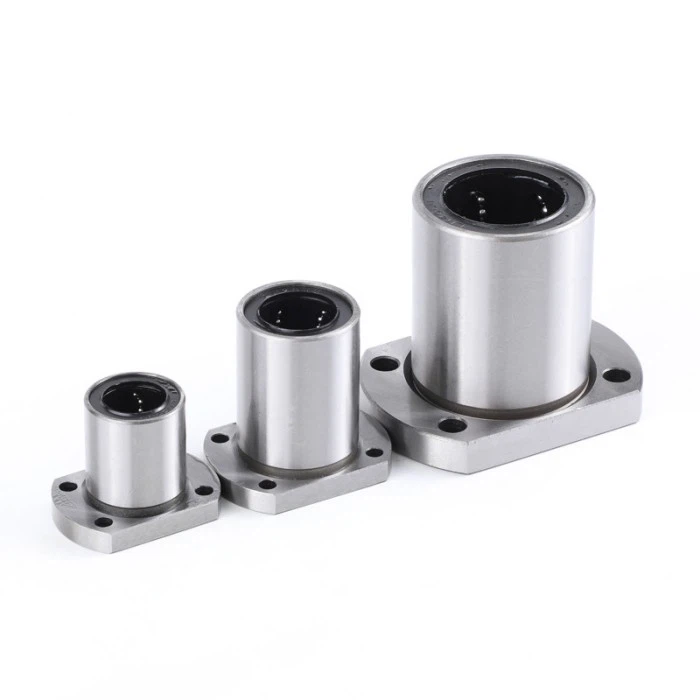

Ennek az alkalmazásnak az egyik lehetősége az LMH20UU csapágy lehetLMH20UU csapágy, mely egy kiváló minőségű kerámia anyagból készült lineáris karimás csapágy. Nagy teherbírású és nagy fordulatszámon tud működni, így alkalmas az ilyen típusú alkalmazásokra.

Következtetés

A megfelelő lineáris karimás csapágy kiválasztása, figyelembe véve a hőmérséklet-változások hatását, kulcsfontosságú a berendezés megbízható és hatékony működése szempontjából. A hőmérséklet csapágyakra gyakorolt ​​hatásának megértésével, a megfelelő anyagok és kenőanyagok kiválasztásával, valamint az alkalmazás speciális követelményeinek figyelembe vételével megalapozott döntést hozhat, és olyan csapágyat választhat, amely jól teljesít az Ön környezetében.

Ha bármilyen kérdése van, vagy segítségre van szüksége az alkalmazásához megfelelő lineáris karimás csapágy kiválasztásához, kérjük, forduljon hozzánk bizalommal. Szakértői csapatunk segít Önnek megtalálni a legjobb megoldást az Ön igényeinek. Várjuk a lehetőséget, hogy Önnel együtt dolgozhassunk, és megvitassuk beszerzési igényeit.

Hivatkozások

• Harris, TA és Kotzalas, MN (2007). Gördülőcsapágy elemzés. Wiley.
• Schaeffler Csoport. (2019). Gördülőcsapágy katalógus.
• Timken Társaság. (2020). Mérnöki kézikönyv.
